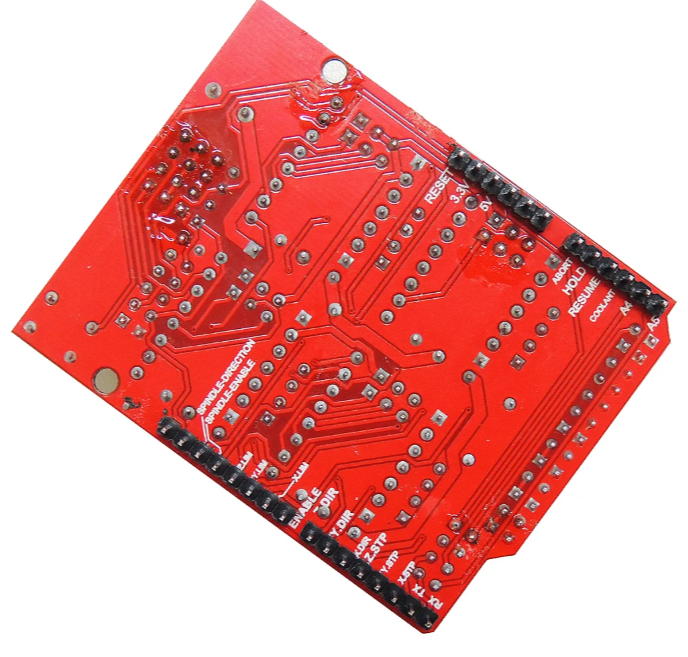

Descrição do Produto: O Shield CNC V3 é uma placa de expansão (shield) projetada para ser acoplada diretamente sobre um Arduino UNO, transformando-o no cérebro de uma máquina de controle numérico (CNC). Ele serve como uma interface controladora que simplifica drasticamente a conexão entre o microcontrolador e os componentes de potência de uma máquina como uma fresadora, router, gravadora a laser ou impressora 3D.
Este shield possui soquetes para até quatro drivers de motor de passo (modelos populares como o A4988 ou DRV8825, que são vendidos separadamente), permitindo o controle de até 4 eixos: X, Y, Z e um eixo "A" adicional, que pode ser configurado para clonar um dos outros eixos (para usar dois motores em um mesmo eixo, por exemplo) ou para controlar um eixo rotativo.
Ele organiza todas as conexões necessárias em um único local: alimentação externa para os motores, saídas para os motores, entradas para os sensores de fim de curso (end stops) e pinos para controle de ferramentas (como ligar/desligar um spindle ou controlar a potência de um laser).
Para funcionar, o Arduino precisa ser programado com um firmware específico, sendo o GRBL o mais utilizado. O GRBL é um software de código aberto que interpreta G-code (a linguagem padrão de comando para máquinas CNC) e traduz em sinais de passo e direção que o shield envia para os drivers, resultando no movimento preciso dos motores.
Ficha Técnica:
Produto: Shield para CNC
Versão: 3.00
Compatibilidade Principal: Arduino UNO R3
Firmware Recomendado: GRBL (Open Source)
Controladora:
Número de Eixos: 4 eixos (X, Y, Z, A)
Drivers Suportados: Soquetes para drivers "stepstick" como A4988, DRV8825 e compatíveis (drivers não inclusos).
Configuração de Micropassos: Jumpers independentes para cada eixo, permitindo configurar a resolução do passo (passo cheio, 1/2, 1/4, 1/8, 1/16 - dependendo do driver).
Alimentação:
Tensão de Alimentação dos Motores: 12V a 36V DC (através do conector borne azul).
Lógica de Controle: Alimentada pelo próprio Arduino (5V).
Conexões:
Saídas para Motores: 4 conectores de 4 pinos (fêmea).
Entradas para Fim de Curso (End Stops): 6 entradas com VCC e GND para sensores nos eixos X, Y e Z (limites positivo e negativo).
Controle da Ferramenta (Spindle/Laser): Pinos para Spindle Enable (SpnEn) e Spindle Direction (SpnDir) / PWM.
Controle de Refrigeração: Pino para Coolant Enable (CoolEn).
Botões de Comando: Pinos para Abort, Hold, Resume e E-Stop.
Comunicação: Interface I2C e UART disponível para expansões.
Recursos Adicionais:
Botão de Reset integrado na placa.
Design compacto que se encaixa perfeitamente sobre o Arduino UNO.
LEDs indicadores de status (geralmente presentes nos drivers).
